Un videoproiector laser de 30 sau 40 de kilograme suspendat de tavan ridică două probleme. Mai întâi trebuie susținut fără să cedeze ani la rând, apoi imaginea trebuie aliniată la milimetru pe pânză, fără a demonta totul la fiecare ajustare. Acest suport universal de mari dimensiuni răspunde ambelor cerințe: suportă până la 68 kg, iar reglajele fine se fac manual, cu rotițe, după ce aparatul este montat.
O capacitate de 68 kg într-un format compact

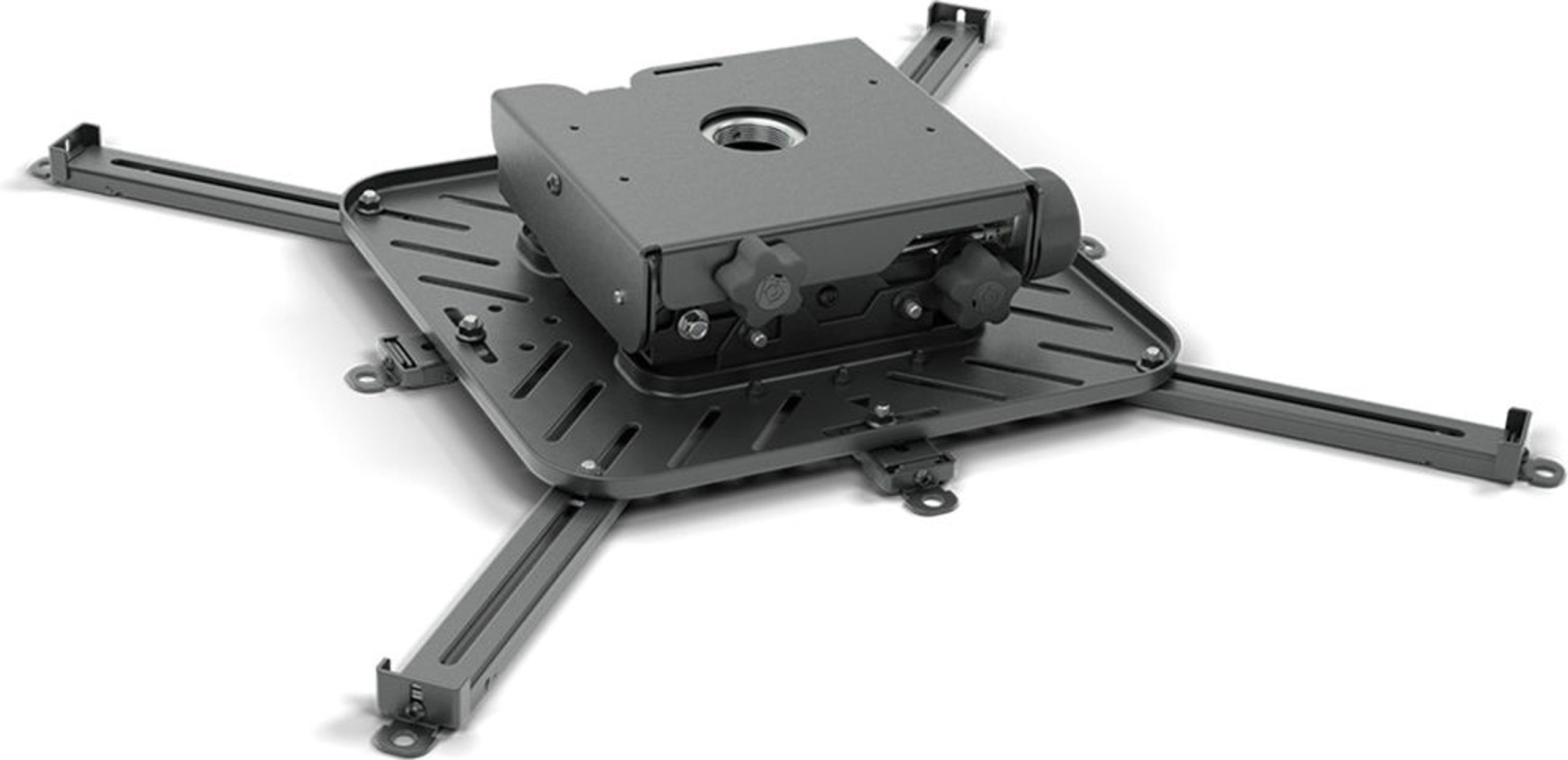

VCTUB este modelul XL din gama VCT de la Chief. Susține videoproiectoare de la 22,7 la 68 kg, adică modelele laser mari, instalate într-o sală dedicată, în fața unui ecran mare. Înlocuiește VCM, a cărui funcție o preia cu o carcasă cu 30 % mai puțin groasă și cu 25 % mai ușoară. Suportul cântărește totuși 14,3 kg și măsoară 53,5 × 19,3 × 19,3 cm: o piesă de feronerie robustă, dar suficient de compactă pentru a rămâne discretă deasupra încăperii. Rotițele și șuruburile sunt negre, ca restul corpului, fără piese cromate care să reflecte lumina ecranului. Există și o versiune albă pentru tavanele deschise la culoare.
Trei axe de reglaj, fără unelte
Alinierea unei imagini proiectate presupune ajustarea a trei mișcări. Înclinarea verticală orientează videoproiectorul în sus sau în jos, cu o cursă de ±20 %. Ruliul corectează înclinarea laterală, atunci când imaginea este înclinată într-o parte (±5°). Rotația orizontală pivotează aparatul în plan orizontal: ±10° pentru reglajul fin și o rotație liberă de 360° pentru orientarea inițială. Fiecare dintre aceste axe se reglează independent de celelalte, astfel încât corectarea înclinării laterale nu modifică înălțimea imaginii deja aliniate.

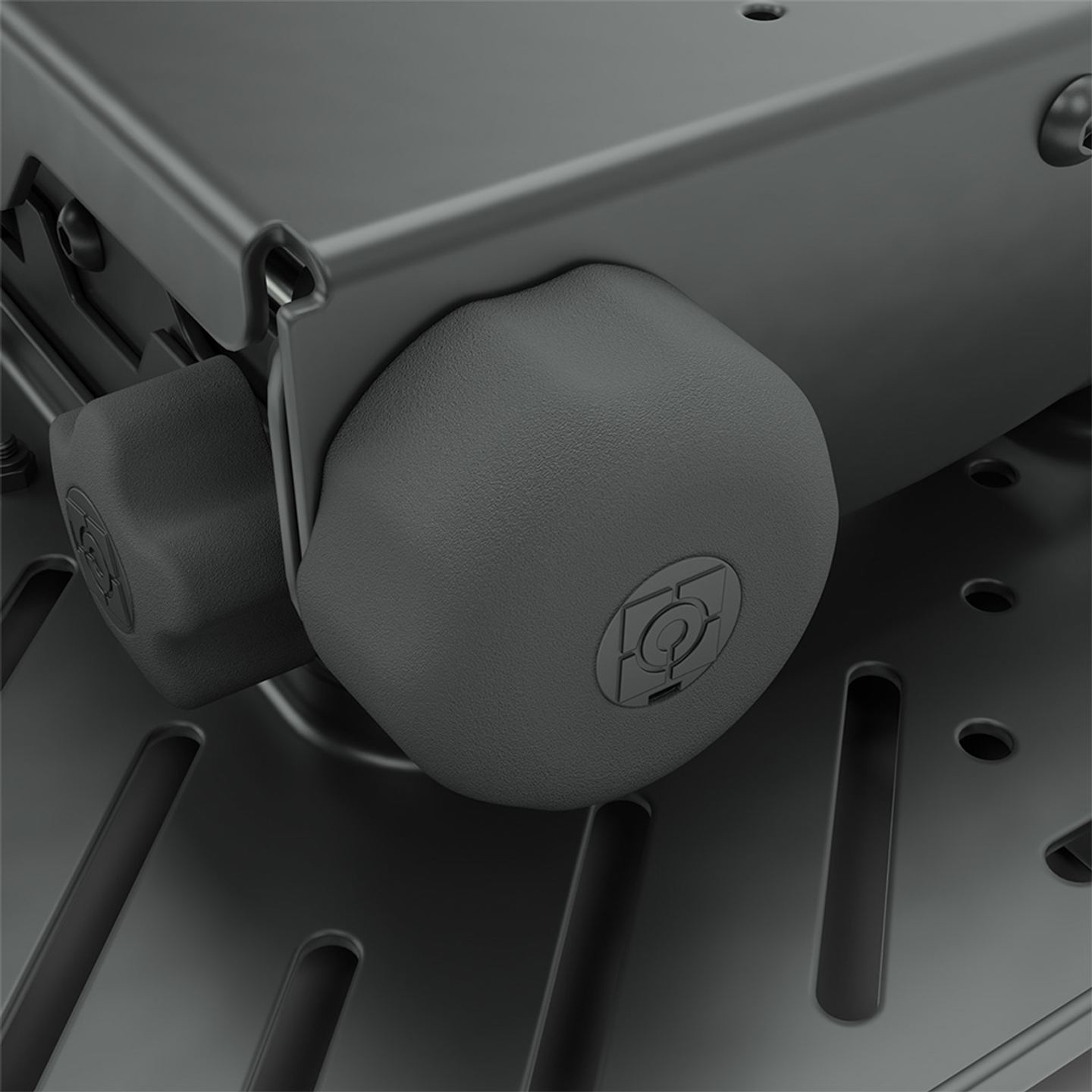

Sistemul MicroZone de la Chief se bazează pe angrenaje cu reducție. Pentru înclinarea verticală, raportul de 100 la 1 înseamnă că o rotație completă a rotiței deplasează aparatul doar cu o fracțiune de grad, ceea ce contează atunci când pânza se află la cinci sau șase metri, iar o abatere minimă se traduce în câțiva centimetri pe ecran. Acest reglaj se face manual sau cu o cheie tubulară de 13 mm atunci când suportul este greu accesibil. Odată găsită poziția, mecanismul PrecisionSet blochează înclinarea verticală, în timp ce contrapiulițele blochează ruliul și rotația orizontală: imaginea nu se mai mișcă, chiar dacă cineva lovește videoproiectorul în timp ce schimbă o lampă sau șterge praful.
O interfață universală inclusă standard

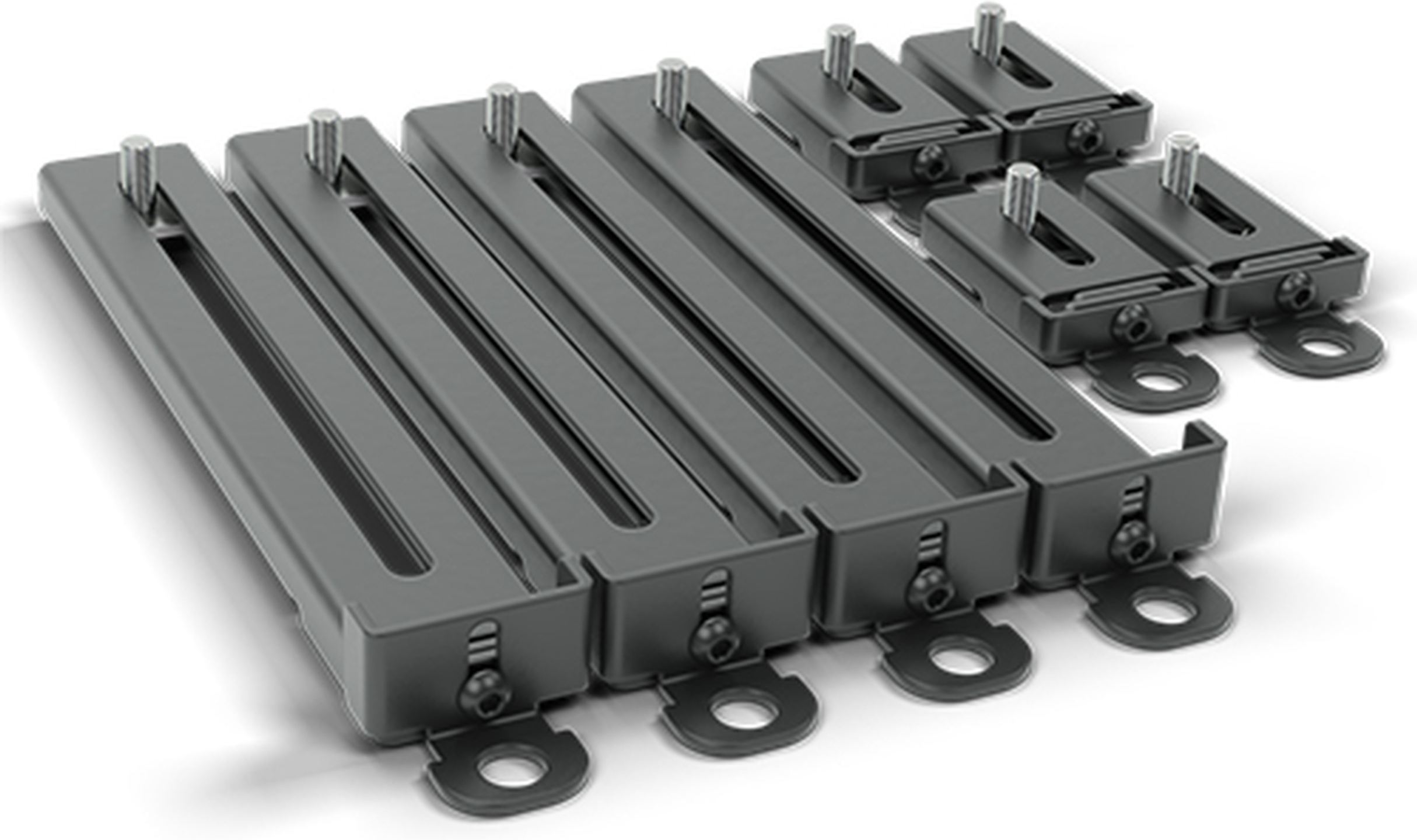

Fiecare videoproiector are propriile puncte de fixare sub șasiu, iar distanța dintre ele variază mult de la un model la altul. VCTUB este livrat cu interfața universală HCUB, o placă dimensionată pentru a se potrivi cu majoritatea configurațiilor de găuri care se încadrează în suprafața sa. Este însoțită de două seturi de brațe: unele scurte pentru videoproiectoarele ale căror puncte de fixare sunt apropiate, evitând astfel aglomerarea părții inferioare a aparatului, și unele lungi pentru șasiurile mai late. Când un model depășește aceste dimensiuni, Chief produce interfețe dedicate anumitor videoproiectoare. Verificarea greutății aparatului și a distanței dintre inserțiile sale de fixare înainte de comandă rămâne primul pas.
Montare exclusiv pe tub CMS
VCTUB se fixează exclusiv pe tuburile CMS de la Chief. Acest tub, care trebuie cumpărat separat împreună cu elementul său de fixare pe tavan, stabilește înălțimea la care se va afla obiectivul: lungimea sa se alege în funcție de înălțimea tavanului și de poziția ecranului, astfel încât fasciculul să ajungă pe axa pânzei. Această limitare are un avantaj, deoarece permite coborârea videoproiectorului sub un tavan înalt sau traversarea unui tavan fals pentru a ajunge la structura portantă. Cu un ansamblu care poate depăși 80 kg (incluzând suportul și videoproiectorul), ancorarea trebuie făcută în beton sau într-o grindă, niciodată doar într-o placă de gips-carton, iar montarea se face în doi.
Caracteristici tehnice
Suport pentru proiector
- Sarcină maximă: 68 kg
- Reglaj MicroZone
- Compatibil doar cu tuburile CMS
Rotire
- Înclinare verticală: ±20°
- Înclinare orizontală: ±5°
- Rotire: 360°
Caracteristici generale
- Dimensiuni (L × Î × A): 53,50 × 19,30 × 19,30 cm
- Greutate: 14,30 kg
Întrebări frecvente
Care este diferența dintre VCTUB și VCTUW?
Doar culoarea. VCTUW este versiunea albă a aceluiași suport, cu aceeași capacitate, aceleași reglaje și aceeași interfață universală. Negrul trece neobservat într-o cameră întunecată cu pereți de culoare închisă, albul pe un tavan vopsit în alb.
Se poate instala pe acesta un videoproiector cu greutatea sub 22 kg?
Intervalul de utilizare al VCTUB începe de la 22,7 kg. Sub această greutate, suportul este supradimensionat: mai greu, mai voluminos, iar mecanismele sale sunt calibrate pentru o sarcină mare. Un suport de dimensiuni mai mici este mai potrivit pentru un videoproiector compact.
Reglajul mecanic elimină necesitatea utilizării corecției trapezoidale a videoproiectorului?
Acesta este principalul său avantaj. Corecția trapezoidală digitală îndreaptă imaginea prin deformarea semnalului, ceea ce sacrifică o parte dintre pixeli și poate estompa detaliile. Alinierea fizică a videoproiectorului în fața ecranului prin ajustarea tangajului, ruliului și girației permite păstrarea imaginii la rezoluția sa originală. Deplasarea optică a obiectivului (lens shift), atunci când aparatul dispune de această funcție, completează acest reglaj fără pierderi.
Cum să aleg lungimea tubului CMS?
Se măsoară distanța dintre tavan și înălțimea la care trebuie să se afle obiectivul, apoi se scad înălțimea suportului (19,3 cm) și grosimea videoproiectorului sub punctele sale de fixare. Poziționarea ideală a obiectivului depinde de intervalul de deplasare optică al aparatului, indicat în manualul său: această valoare determină la ce înălțime trebuie să se afle față de marginea superioară sau inferioară a ecranului de proiecție.
VCTUB se instalează sub un tavan fals?
Da, cu condiția ca tubul să traverseze tavanul fals pentru a se fixa de placa de beton sau de structura de deasupra. O rozetă de finisaj poate masca trecerea tubului. Plăcile și structurile tavanelor false nu sunt concepute pentru a susține o asemenea sarcină.
Trebuie întors videoproiectorul pentru montarea pe tavan?
Da, aparatul este montat cu susul în jos, cu picioarele spre tavan. Toate videoproiectoarele oferă în meniu un mod „tavan” sau „proiecție frontală inversată” care readuce imaginea în poziția corectă.
Este acest suport potrivit pentru un videoproiector cu distanță de proiecție ultra-scurtă?
Nu. Un model cu focalizare ultra-scurtă se așază la câțiva centimetri de perete, pe o piesă de mobilier joasă, sub ecran. VCTUB este destinat videoproiectoarelor cu focalizare standard sau lungă, instalate la câțiva metri de ecranul de proiecție, adesea în partea din spate a încăperii.
