Bowers & Wilkins CCM664SR

Bowers & Wilkins CCM664SR, sunet stereo într-o singură boxă de tavan

Într-un hol, într-o bucătărie sau într-un birou mic, montarea a două boxe în tavan nu are întotdeauna sens: spațiul este limitat și nimeni nu stă în punctul de audiție dintre cele două. Bowers & Wilkins a reunit cele două canale stereo într-o singură boxă încastrabilă de 15 cm și i-a adăugat un comutator care o transformă și într-un canal de ambianță pentru un sistem home cinema.

Două canale reunite într-un singur decupaj

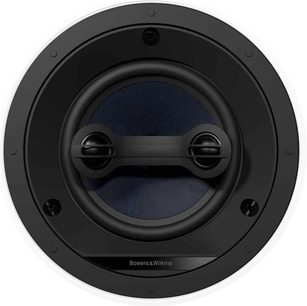

Principiul se bazează pe un difuzor de joase-medii de 150 mm cu bobină mobilă dublă. Fiecare bobină primește un canal, stâng sau drept, iar membrana din fibră de sticlă țesută neagră însumează cele două semnale în registrul grav. Aceasta este zona în care urechea localizează cu dificultate originea unui sunet, iar amestecul canalelor trece neobservat. Informația de poziționare se transmite mai sus în spectru, iar acolo CCM664SR separă din nou stânga și dreapta: două tweetere cu dom moale de 20 mm, decalate unul față de celălalt pe partea frontală, reproduc fiecare câte un canal.

Rezultatul nu are lățimea scenei sonore oferită de o pereche de boxe amplasate la distanță suficientă, dar nici nu acesta este rolul său. O încăpere de trecere sau de mici dimensiuni păstrează întregul mixaj stereo: o voce sau un instrument înregistrat pe un singur canal rămâne audibil, lucru care s-ar pierde cu o singură boxă conectată în mono la o singură ieșire. Răspunsul în frecvență se întinde de la 48 Hz la 30 kHz la -6 dB, un bas onorabil pentru un difuzor de 15 cm încastrat în tavan.

Interpretarea corectă a sensibilității și impedanței

În fișa tehnică apar două valori de sensibilitate, iar diferența dintre ele se explică simplu. Când este alimentat un singur canal, boxa produce 82 dB la 1 m, la 2,83 V. Când ambele canale primesc semnalul, cele două bobine antrenează aceeași membrană, iar nivelul crește la 88 dB, adică șase decibeli în plus, echivalentul unei dublări a presiunii sonore. Muzica stereo obișnuită se apropie de acest al doilea caz, deoarece cea mai mare parte a conținutului este comună celor două canale.

Fiecare canal are o impedanță nominală de 8 Ω, care nu coboară sub 4 Ω. Bowers & Wilkins recomandă un amplificator de 25 până la 80 W pe canal, un interval acoperit de majoritatea amplificatoarelor stereo, a amplificatoarelor multizonă pentru mai multe încăperi și a amplificatoarelor home cinema. CCM664SR se conectează la cele două ieșiri stânga și dreapta ale aceleiași zone, la fel ca o pereche de boxe obișnuită.

Un comutator pentru trecerea de la stereo la ambianță

Un selector cu două poziții schimbă modul de funcționare al boxei. În poziția stereo, aceasta redă canalele stâng și drept așa cum s-a descris mai sus. În poziția surround, devine un canal de ambianță al unui sistem home cinema, unde se urmărește un sunet învăluitor, mai degrabă decât o sursă pe care urechea o localizează deasupra capului. Canalele din spate ale unui living sau ale unei camere dedicate se instalează astfel în tavan, fără boxe așezate pe podea sau fixate pe perete.

Montare rapidă atât în construcții noi, cât și la renovare

Sistemul de fixare QuickDogs se bazează pe cleme care pivotează în spatele plăcii de gips-carton în timpul înșurubării și fixează cadrul strâns pe tavan. Instalarea se face din interiorul încăperii, într-un decupaj cu diametrul de 202 mm. Cadrul vizibil măsoară 240 mm și iese în relief cu doar 4 mm față de tavan. Este necesară o adâncime de încastrare de 133 mm, o dimensiune de verificat la un tavan fals cu spațiu redus deasupra sau în apropierea unei grinzi. Ansamblul cântărește 2,2 kg.

Mai multe accesorii însoțesc montarea. Kitul de premontare PMK C6 se fixează înainte de montarea plăcilor și marchează locul decupajului pe un șantier de construcție nouă. Cutiile de încastrare BB C6 și BB 165C închid partea din spate a boxei, iar versiunea BB 6C adaugă protecție la foc pentru tavanele care o impun.

Caracteristici tehnice

Instalare

• Difuzor încorporat în tavan, cu două căi
• Sisteme de prindere rapide „QuickDog” pentru o instalare ușoară
• Selector stereo/surround pentru a modifica funcționarea difuzorului
• Putere admisibilă: 25 - 80 W (pe canal)

Componente acustice

• 2 tweetere cu dom de 20 mm
• Difuzor medii/bas din fibră de sticlă neagră de 150 mm

Performanțe audio

• Răspuns în frecvență (-6 dB): 48 Hz - 30 kHz
• Sensibilitate:
  • 88 dB (2 canale active)
  • 82 dB pe canal
• Impedanță nominală: 8 Ω (4 Ω min.) pe canal

Dimensiuni și greutate

• Diametru de încastrare: 202 mm
• Adâncime de încastrare: 133 mm
• Grosime proeminentă: 4 mm
• Greutate netă: 2,2 kg

Accesorii compatibile

• Kit de pre-montaj: PMK C6
• Cutii de încastrare: BB C6, BB 165C
• Cutie de încastrare rezistentă la foc: BB 6C
