Van den Hul Conector Berri Bus (set de 4)

O fișă pentru cablu de boxe are o durată lungă de viață. O conectăm, o deconectăm, schimbăm amplificatorul, mutăm boxele. Van den Hul a separat, așadar, cele două funcții ale conectorului: o bucșă placată cu aur, lipită o dată pentru totdeauna de conductor, și o fișă care se înșurubează pe aceasta. Setul include patru conectori, suficienți pentru echiparea ambelor capete ale unui cablu de boxe, cu un montaj îngrijit care nu necesită tub termocontractabil.

O bucșă lipită, o fișă înșurubată peste ea

Principiul se bazează pe două piese. Prima este bucșa interioară, pe care producătorul neerlandez o numește „bus”. Conductorul cablului se lipește în aceasta. Lipitura fixează firele și nu se slăbește în timp, lucru pe care o fixare cu șurub nu îl garantează întotdeauna după ani de conectări. A doua piesă este fișa, de tip banană sau furcă, care se înșurubează în această bucșă. Un inel frontal blochează apoi ansamblul în orientarea dorită.

Această separare are un avantaj concret: fișa se înlocuiește fără a interveni asupra lipiturii. Van den Hul vinde fișele și bucșele ca piese de schimb, iar trecerea de la o fișă banană la una furcă, atunci când schimbăm amplificatorul, se face fără dezlipire. Corpul conectorului acoperă îmbinarea dintre cablu și bucșă, eliminând astfel necesitatea montării unui tub termocontractabil.

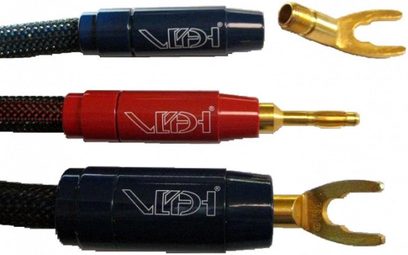

Banană sau furcă unghiulară, în funcție de borne

Fișa banană folosește pinul standard de 4 mm. Zona sa de contact se bazează pe un arc fixat într-o carcasă, care apasă pe peretele interior al bornei. Conectarea se face manual, fără unelte, iar deconectarea este la fel de rapidă.

Fișa furcă este unghiulară: cablul coboară de-a lungul aparatului în loc să iasă orizontal în spatele mobilierului. Lama sa are o grosime de 2,0 mm și o lățime exterioară de 15 mm și acceptă tije de borne cu diametrul între 5,0 și 9,0 mm. Strângerea cu piulița bornei presează o suprafață mare de metal pe bornă, ceea ce o face cea mai stabilă soluție pentru o instalație asupra căreia nu se mai intervine.

Ambele fișe sunt dimensionate pentru bornele WBT și se potrivesc cu marea majoritate a bornelor cu șurub ale amplificatoarelor și boxelor. Alegerea se face adesea în funcție de echipament: la multe aparate vândute în Europa, orificiul central al bornelor este obturat cu un capac, iar fișa furcă este atunci soluția cea mai simplă.

Aur de 24 de carate pe toate piesele de contact

Bucșa interioară și fișele sunt placate cu aur de 24 de carate. Aurul nu conduce mai bine decât cuprul sau argintul, rolul său este altul: nu se oxidează. Suprafața de contact rămâne astfel stabilă de-a lungul anilor și al conectărilor repetate, în timp ce un metal neplacat sau nichelat ajunge să se păteze și să opună o rezistență de contact tot mai mare. Pe un cablu de boxe care transportă curentul de la amplificator, un contact care se degradează este o sursă de pierderi pe care nu o observăm decât după ce degradarea s-a instalat.

Șase diametre de intrare pentru a se potrivi cu mantaua cablului

Conectorul este disponibil cu șase diametre de intrare a cablului: 4,5, 6,5, 8,3, 10,0, 13,2 și 20,0 mm. Valoarea corespunde diametrului exterior al mantalei cablului, nu secțiunii conductorului. O intrare aleasă corect cuprinde strâns mantaua și oferă un finisaj îngrijit, fără spațiu între cablu și corpul fișei. Diametrul mantalei cablului dumneavoastră de boxe se măsoară înainte de comandă, iar gama acoperă atât cablurile subțiri, cât și cablurile groase cu manta groasă.

Un montaj prin lipire care necesită puțină pregătire

Asamblarea urmează o ordine precisă. Se deșurubează partea din spate a conectorului și se introduce pe cablu, apoi se dezizolează conductorul pe maximum 12 mm. Bucșa se încălzește apoi cu un arzător cu gaz sau cu un pistol cu aer cald, înainte de a lipi conductorul în aceasta. După ce piesa s-a răcit, se înșurubează ușor inelul frontal, se înșurubează fișa în bucșă, se orientează și se blochează întregul ansamblu.

Masa metalică a bucșei absoarbe multă căldură, de unde și utilizarea unei surse puternice în locul unui letcon mic. Acest montaj presupune un minimum de experiență în lipire și câteva unelte. Pentru echiparea unui cablu fără lipire, Van den Hul propune o altă gamă, conectorii DIY cu fixare prin înșurubare, fără lipire, destinați exclusiv cablurilor multifilare.

Caracteristici tehnice

Conectivitate

• Sistem universal de terminare modulară (de lipit)
• Conector versatil BERRI BUS care asigură o conexiune de înaltă calitate
• Conector tip banană (pin standard de 4 mm)

Componente

• Piese placate cu aur de 24 de carate
  • Conectori tip banană
  • Borne cu șurub înclinate

Dimensiuni

• Lamă înclinată cu grosimea de 2,0 mm
• Lățime exterioară de 15 mm
