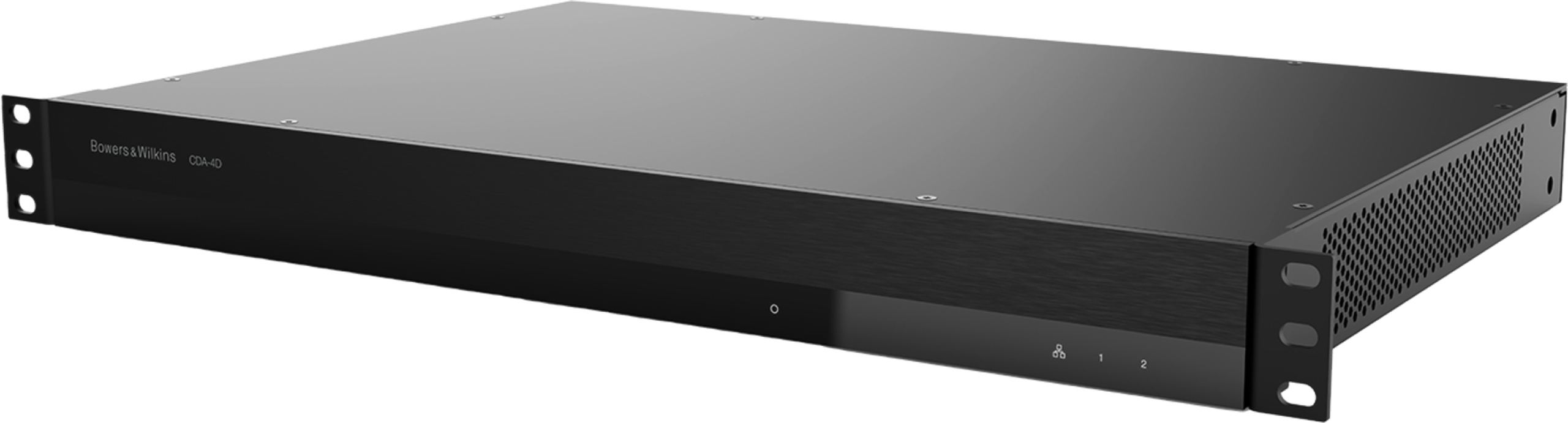

Bowers & Wilkins CDA-4D

CDA-4D de la Bowers & Wilkins este un amplificator de putere cu patru canale, destinat instalațiilor audio integrate. Livrează 125 wați pe canal datorită amplificării în clasa D și integrează procesare digitală a semnalului (DSP). Formatul 1U și șasiul conform standardului rack de 19 inchi facilitează integrarea sa în sisteme audio personalizate. Aparatul poate alimenta boxe încastrate din gama Custom Installation și permite gestionarea a două zone de ascultare distincte.

Construcție compactă și amplificare eficientă în clasa D

CDA-4D adoptă un format rack 1U (înălțime de 42,5 mm fără picioare) cu lățime standard de 437 mm, ceea ce îl face deosebit de potrivit pentru rackuri tehnice unde fiecare centimetru contează. Cu o adâncime de 310 mm și o greutate netă de 4,1 kg, se integrează ușor în spații restrânse fără a necesita întăriri suplimentare.

Amplificatorul integrează o tehnologie în clasa D care se bazează pe module ICEpower, dezvoltate inițial de Bang & Olufsen. Aceste module utilizează tranzistoare de comutație care funcționează doar în poziția „deschis” sau „închis”, minimizând astfel pierderile de energie față de arhitecturile tradiționale în clasa AB. Această abordare permite atingerea unei eficiențe energetice de peste 90 %, reducând considerabil disiparea termică. În standby, CDA-4D consumă mai puțin de 0,5 wați, iar alimentarea universală de 100-240 V se adaptează automat la diferitele standarde electrice internaționale.

Răcirea este asigurată de un sistem de ventilație integrat care menține componentele la o temperatură stabilă chiar și în utilizări prelungite la putere ridicată. Această gestionare termică eficientă elimină riscul opririi din cauza supraîncălzirii, o problemă frecventă la amplificatoarele proiectate mai puțin bine.

Putere și flexibilitate de amplificare

CDA-4D livrează 125 wați pe canal pe o sarcină de 4 ohmi, respectiv 60 wați pe 8 ohmi. Puterea totală disponibilă depășește 125 wați în utilizare continuă, cu vârfuri care ating 500 wați în regim tranzitoriu. Amplificatorul poate funcționa cu sarcini care coboară până la 3 ohmi pe canal (sau 6 ohmi în mod punte), oferind o compatibilitate extinsă cu diferite boxe.

Configurarea în punte permite combinarea a două canale pentru a obține o ieșire mono de 250 wați pe 8 ohmi. Această flexibilitate este deosebit de utilă pentru alimentarea unui subwoofer sau a unei boxe centrale care necesită multă putere. Este posibilă și o configurație 2.1: două canale de 125 wați pentru boxele principale și un canal în punte de 250 wați pentru subwoofer.

Câștigul de tensiune este reglabil între 15 dB și 39 dB, permițând adaptarea amplificatorului la diferite surse și niveluri de intrare. Impedanța de intrare de 10 kΩ garantează compatibilitatea cu majoritatea preamplificatoarelor și procesoarelor audio. Tensiunea maximă de intrare acceptată este de 4 Vrms.

DSP integrat pentru o optimizare acustică precisă

Procesarea digitală a semnalului integrată reprezintă unul dintre principalele atuuri ale CDA-4D. Această funcționalitate permite adaptarea fină a amplificării la caracteristicile specifice ale boxelor Bowers & Wilkins din gama Custom Installation. DSP-ul oferă presetări dedicate pentru modelele de boxe și subwoofere ale mărcii, inclusiv subwooferele ISW-3, ISW-4 și ISW-6.

Egalizarea dinamică pentru subwoofere ajustează automat răspunsul în frecvență în funcție de nivelul de ieșire, optimizând extensia în registrul grav și protejând în același timp difuzoarele. Limitatoarele integrate previn deteriorările cauzate de o suprasarcină accidentală. DSP-ul permite, de asemenea, reglaje fine de fază, întârziere și control tonal pentru fiecare canal, facilitând alinierea temporală între diferitele boxe ale unui sistem.

Configurarea se realizează printr-o interfață web accesibilă prin conexiune Ethernet. Această abordare simplifică ajustările complexe și permite o gestionare centralizată a parametrilor. CDA-4D poate detecta automat semnalul și trece în modul activ sau poate fi controlat printr-o intrare trigger de 12 V. După 15 minute fără semnal, amplificatorul intră automat în standby pentru a economisi energie.

Conectică și gestionare multi-zonă

Panoul din spate al CDA-4D oferă două intrări analogice stereo pe conectori RCA phono și două intrări digitale tot pe RCA phono. Un port Ethernet asigură conectivitatea la rețea pentru configurare și control. Ieșirile utilizează conectori Phoenix Combicon cu 4 căi, cu pas de 5,08 mm, facilitând cablarea boxelor și permițând conexiuni și deconectări rapide.

Sistemul de gestionare a zonelor permite alimentarea a două zone independente cu surse diferite. CDA-4D oferă o funcție de prioritizare a surselor: Sursa 1 poate fi definită ca sursă principală, Sursa 2 poate avea prioritate și pune pe mut Sursa 1, sau ambele surse pot fi mixate atunci când Sursa 2 primește un semnal. Această flexibilitate este utilă pentru instalațiile în care mai mulți utilizatori doresc să controleze simultan sunetul.

Sistemul de trigger de 12 V include o intrare jack de 3,5 mm și o ieșire jack de 3,5 mm pentru retransmiterea semnalului către alte echipamente (până la 100 mA). Acest lanț de declanșare simplifică automatizarea sistemelor cu mai multe componente.

Caracteristici tehnice

Caracteristici principale

• Amplificator compact și puternic cu 4 canale de 125 W
• Procesor de semnal digital integrat pentru egalizare dinamică
• Compatibilitate completă cu gama Custom Installation de la Bowers & Wilkins
• Construcție 1U, lățime completă de rack, ideală pentru instalații multiroom
• Fiabilitate și eficiență energetică exemplare
• Distorsiune redusă sub 1% și gamă dinamică largă

Performanțe audio

• Putere de ieșire: 4 x 125 W
• Impedanță de sarcină: peste 3 Ω pe canal, peste 6 Ω în modul punte
• Tensiune de offset DC: sub 50 mV
• Răspuns în frecvență la -3 dB: sub 10 Hz până la peste 30 kHz, indiferent de impedanța sarcinii
• Acuratețe a răspunsului între 20 Hz și 20 kHz: ± 1 dB
• Gama dinamică: peste 85 dB cu ponderare A
• Rată de distorsiune armonică + zgomot la 1 kHz, 500 W, 4 Ω: sub 1%
• Câștig în tensiune: reglabil între 15 dB și 39 dB
• Impedanță de intrare: 10 kΩ
• Tensiune maximă de intrare: 4 Vrms

Conectică

• Intrări audio
  • 2 conectori RCA phono analogici
  • 2 conectori RCA phono digitali
• Intrare rețea
  • 1 port Ethernet
• Ieșiri audio
  • 2 conectori Phoenix Combicon cu 4 căi, pas de 5,08 mm
• Declanșator 12 V
  • 1 intrare jack de 3,5 mm
  • 1 ieșire jack de 3,5 mm cu curent maxim de trecere de 100 mA

Alimentare și gestionare termică

• Consum în standby: sub 0,5 W, trezire prin rețea activată sau dezactivată
• Alimentare de la rețea: 100 – 240 V ~ 50 / 60 Hz
• Disipare termică
  • În standby: 0,5 W (1,7 BTU/h)
  • În repaus: 38 W (130 BTU/h)
  • La sarcină maximă: 147 W (500 BTU/h)

Dimensiuni și design

• Înălțime: 42,5 mm, 55,5 mm cu picioare
• Lățime: 437 mm
• Adâncime: 310 mm
• Greutate netă: 4,1 kg
• Format: 1U pentru montare în rack de 19 inci
• Finisaj: negru satinat
