Taga Harmony LPS-100

Multe DAC-uri, playere de rețea, servere muzicale sau preamplificatoare phono sunt livrate cu un mic bloc de alimentare în comutație. Aceste adaptoare comută la câteva zeci de kiloherți și injectează zgomot atât în aparatul alimentat, cât și în rețeaua electrică a încăperii. LPS-100 înlocuiește această verigă cu o alimentare liniară completă: transformator toroidal izolant de 100 W, filtrare dedicată, tensiune CC reglabilă și ieșire monitorizată de un afișaj în timp real.

De ce să treci de la alimentarea în comutație la cea liniară

O alimentare în comutație produce curent continuu prin tăierea tensiunii la frecvență înaltă. Este compactă, ieftină, dar generează armonice care se regăsesc atât la ieșirea DC, cât și se propagă înapoi spre rețea. Pe o sursă digitală sensibilă (un DAC, un streamer, un ceas de referință), acest zgomot degradează rezoluția și liniștea de fond.

LPS-100 funcționează diferit. Rețeaua trece printr-un transformator toroidal izolant de 100 W, apoi printr-un etaj regulator coborâtor (step-down) care furnizează tensiunea CC aleasă. Toroidalul livrează până la 3 A la 24 V (72 W) pe ieșirea CC, plus 2,1 A cumulați pe cele două porturi USB. Este suficient pentru marea majoritate a surselor audio domestice, care consumă rareori mai mult de 1 până la 2 A.

Șase tensiuni, polaritate comutabilă, nouă adaptoare

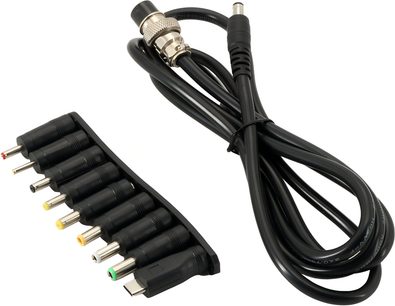

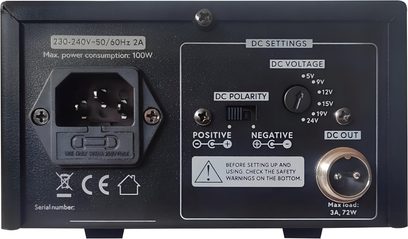

Ieșirea CC oferă șase tensiuni selectabile: 5, 9, 12, 15, 19 și 24 V. Polaritatea poate fi inversată în funcție de necesitățile aparatului țintă (centru pozitiv sau centru negativ). În ceea ce privește conectica mecanică, sunt furnizate nouă adaptoare de dimensiuni diferite, de la 2,5 × 0,7 mm pentru anumite module mici până la 6,3 × 3,0 mm pentru aparate mai solicitante. Cablul GX16 cu două pini măsoară 1,5 m.

Această flexibilitate acoperă majoritatea aparatelor audio cu alimentare externă: DAC-uri compacte, preamplificatoare phono cu tuburi de joasă tensiune, playere de rețea, servere Roon, Raspberry Pi audio, amplificatoare de căști portabile sau chiar anumite platane vinil acționate de motor DC. Cele două porturi USB (un USB-C și un USB-A) furnizează 5 V și rămân alimentate de același transformator toroidal. Pot fi folosite atât pentru încărcarea unui aparat, cât și pentru alimentarea unui stick USB audio, a unui dongle DAC sau a unui mic player, cu o sursă mai puțin zgomotoasă decât un încărcător de telefon.

Filtrare în două etaje și protecții suprapuse

Filtrarea se desfășoară pe două etaje succesive. Primul se bazează pe transformatorul toroidal izolant în sine, care elimină o mare parte din perturbațiile conduse din rețeaua de 230 V. Al doilea intervine în aval, după reglare, cu celule de filtrare specifice ieșirii CC pe de o parte și porturilor USB pe de altă parte. Această separare împiedică consumul brusc al unui aparat pe USB să polueze linia CC, și invers.

Un siguranță externă T2A și o siguranță internă T5A tratează suprasarcinile și vârfurile de pe partea rețelei. Lanțul toroidal → regulator coborâtor → circuit de protecție termică și la scurtcircuit preia controlul pe ieșirea CC și porturile USB. O protecție suplimentară izolează LPS-100 de un aparat extern defect: un scurtcircuit la ieșire nu se propagă înapoi spre alimentare.

Afișaj digital, gabarit și instalare

Afișajul frontal indică în timp real tensiunea, intensitatea și puterea debitate pe ieșirea CC, cu o precizie declarată de ±3 %. Indică de asemenea polaritatea selectată. Util pentru a verifica că o nouă configurație corespunde cerințelor aparatului înainte de a conecta orice. Afișajul poate fi stins dacă luminozitatea sa deranjează în timpul ascultării prelungite.

Gabaritul merită luat în calcul din timp: 29,5 cm adâncime, 14 cm lățime, 8,8 cm înălțime și 3,6 kg pe cântar. Greutatea provine din transformatorul toroidal, care ocupă cea mai mare parte a volumului intern. Pe o mobilă hi-fi standard, LPS-100 necesită un raft dedicat mai degrabă decât un colț liber. Carcasa îmbină aluminiu, metal și plastic, în finisaj negru. Cablul de alimentare Schuko-IEC C13 furnizat măsoară 1,5 m și poate fi înlocuit cu un cablu audiofil cu conector IEC. Consumul în gol este de aproximativ 3 W, ceea ce poate justifica oprirea alimentării atunci când sistemul nu este utilizat.

Caracteristici tehnice

Concepție

• Alimentare liniară
• Transformator de alimentare toroidal izolant de 100 W

Ieșiri și conectică

• Ieșire CC (alimentare liniară)
  • 6 tensiuni de ieșire CC selectabile: 5 V, 9 V, 12 V, 15 V, 19 V, 24 V
  • Polaritate de ieșire CC selectabilă
• 1 port USB-C și 1 port USB-A (alimentare liniară, 5 V)

Putere și consum

• Sarcină de putere maximă totală
  • Ieșire CC: 3 A, 72 W
  • Porturi USB: 2,1 A (total)
• Consum electric în curent alternativ: 230 V~240 V, 50 / 60 Hz, 100 W max
• Consum în gol (fără dispozitiv extern conectat): ≈ 3 W

Filtrare

• 230-240 V: transformator de alimentare toroidal izolant de 100 W
• Tensiune CC: filtrare separată pentru ieșirea CC și porturile USB

Sistem de protecție

• Protecție împotriva supratensiunilor și suprasarcinilor 230-240 V
  • Siguranță externă T2A / 250 V
  • Siguranță internă T5A / 250 V
• Protecție împotriva supratensiunilor și suprasarcinilor ieșirilor CC și porturilor USB
  • Transformator de izolare → regulator coborâtor → circuit de protecție împotriva scurtcircuitelor și suprasarcinilor termice
• Protecția ieșirilor CC împotriva defecțiunilor dispozitivelor externe

Caracteristici și accesorii

• Ieșire CC cu încărcare USB
• Indicator numeric de tensiune / intensitate / putere (precizie ±3 %)
• Cablu de ieșire CC: GX16 2 pini → conector CC, 1,5 m
• Cablu de alimentare Schuko-IEC C13, 1,5 m
• Conectori ai cablului de ieșire CC
  • Conector CC 5,5 x 2,1 x 11 mm (instalat pe cablul de ieșire CC)
  • Conector CC 3,5 x 1,35 x 9,5 mm
  • Conector CC 2,5 x 0,7 x 9 mm
  • Conector CC 4,0 x 1,7 x 10 mm
  • Conector CC 4,0 x 1,35 x 10 mm
  • Conector CC 4,8 x 1,7 x 10 mm
  • Conector CC 5,0 x 3,0 x 10 mm
  • Conector CC 5,5 x 2,5 x 11 mm
  • Conector CC 6,3 x 3,0 x 11 mm

Dimensiuni și greutate

• Dimensiuni (Î x L x A): 8,80 x 14 x 29,5 cm
  • Înălțime: inclusiv picioare
  • Adâncime: exclusiv 1 cm pentru priza de ieșire CC
• Greutate: 3,6 kg / bucată
