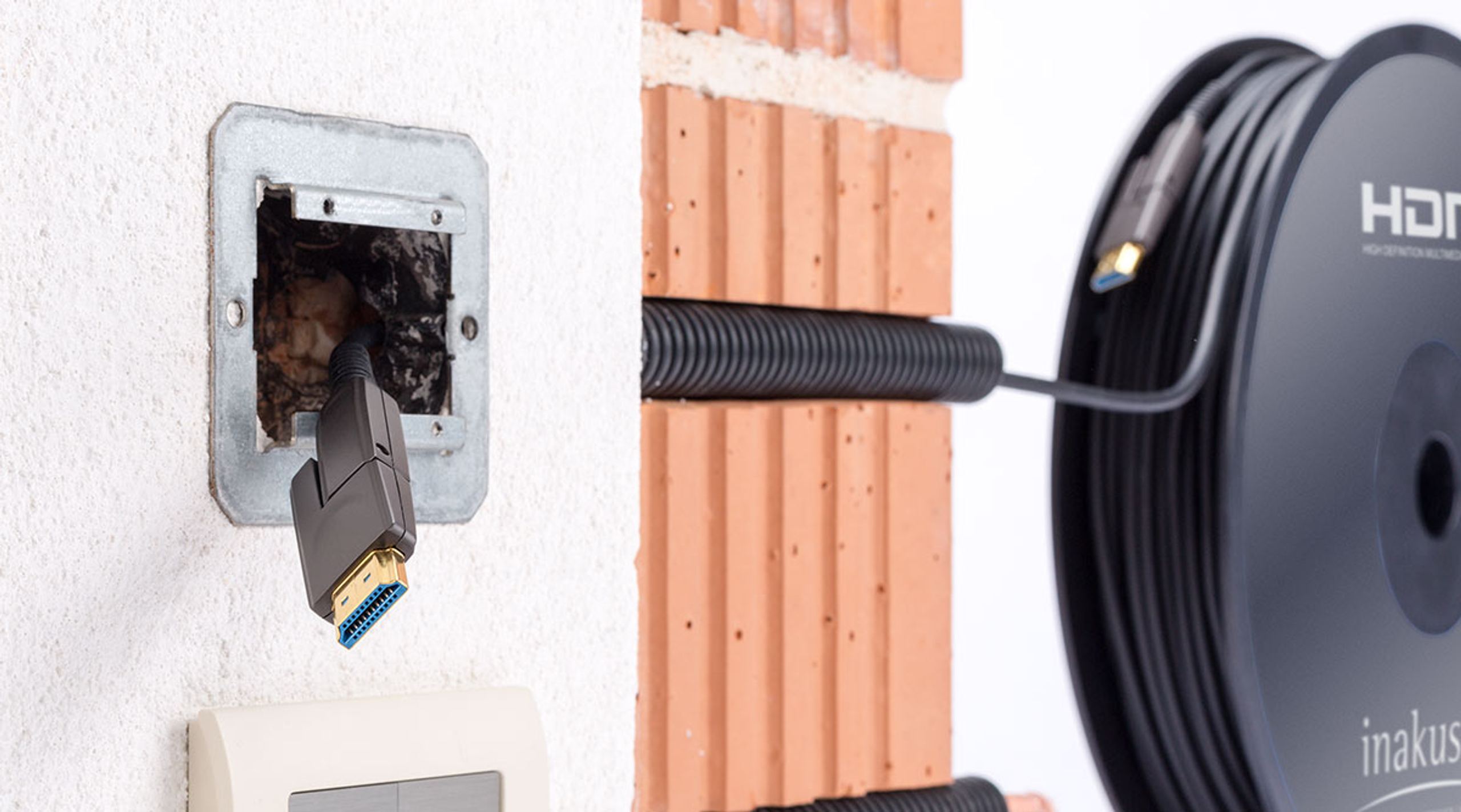

Transmiterea unui semnal 4K de la comoda TV până la un videoproiector montat pe tavan, printr-un tub îngropat, se lovește rapid de două obstacole: mufe HDMI prea late pentru majoritatea tuburilor și un cablu de cupru al cărui semnal se atenuează odată cu distanța. Cablul in-akustik rezolvă ambele probleme printr-o conexiune cu fibră optică terminată cu micromufe de 12 mm, pe care adaptoarele metalice le convertesc la formatul HDMI standard după tragerea cablului.

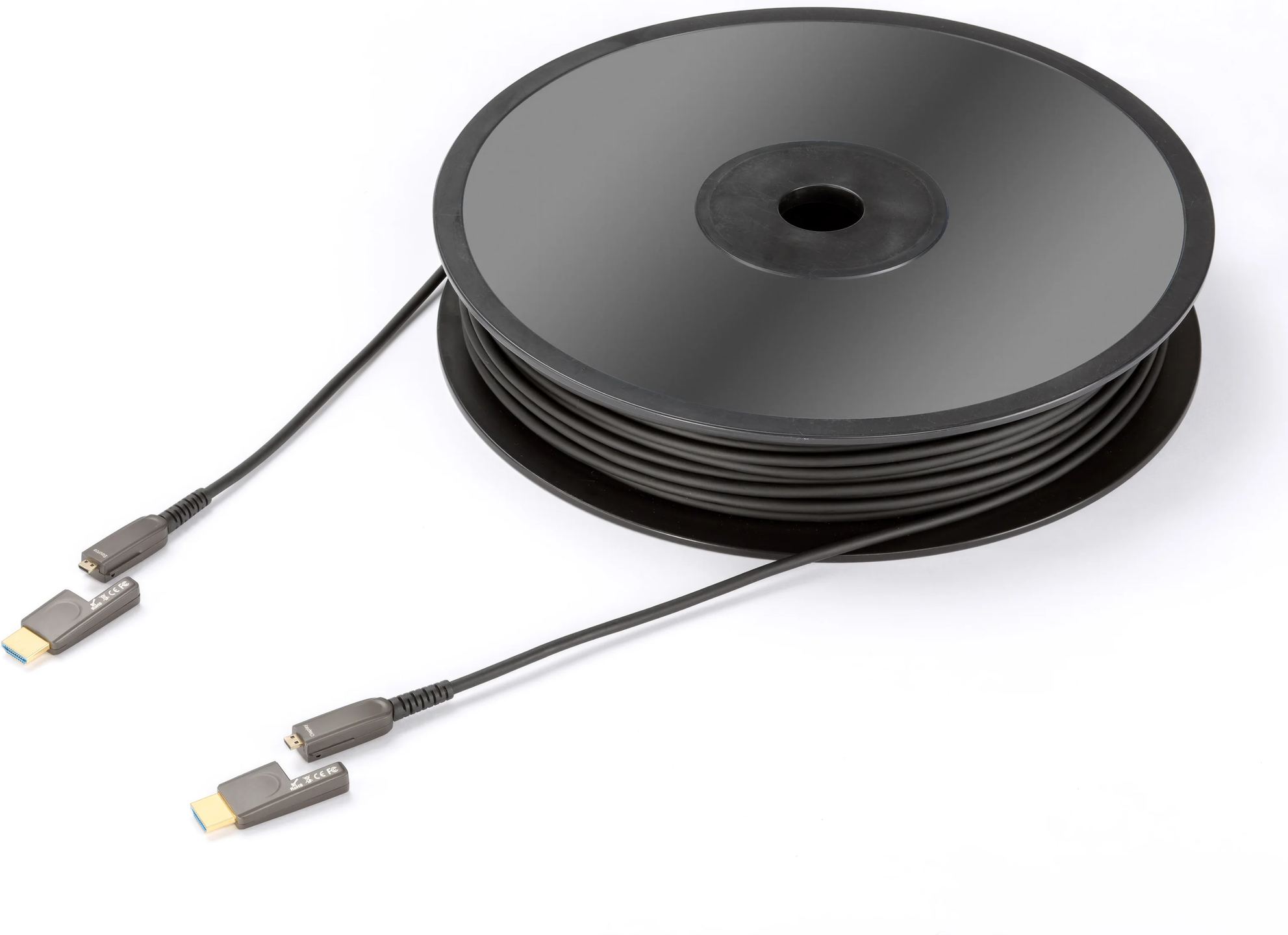

La fiecare capăt, un mic circuit electronic integrat în mufă convertește semnalul HDMI în impulsuri luminoase, apoi le reconvertește la destinație. Între cele două capete, fibra transportă datele fără atenuarea care limitează un cablu de cupru pasiv dincolo de câțiva metri și rămâne insensibilă la interferențele emise de liniile electrice sau de aparatele din apropiere. in-akustik anunță o imagine 4K la 50 sau 60 Hz menținută până la 100 m. Convertoarele se alimentează direct din portul HDMI al aparatelor: nu este nevoie de un alimentator și nici de o priză electrică în apropierea videoproiectorului. Cablul în sine are un diametru de numai 4 mm, ceea ce îl face ușor și simplu de instalat de-a lungul unei plinte sau într-un tavan fals.

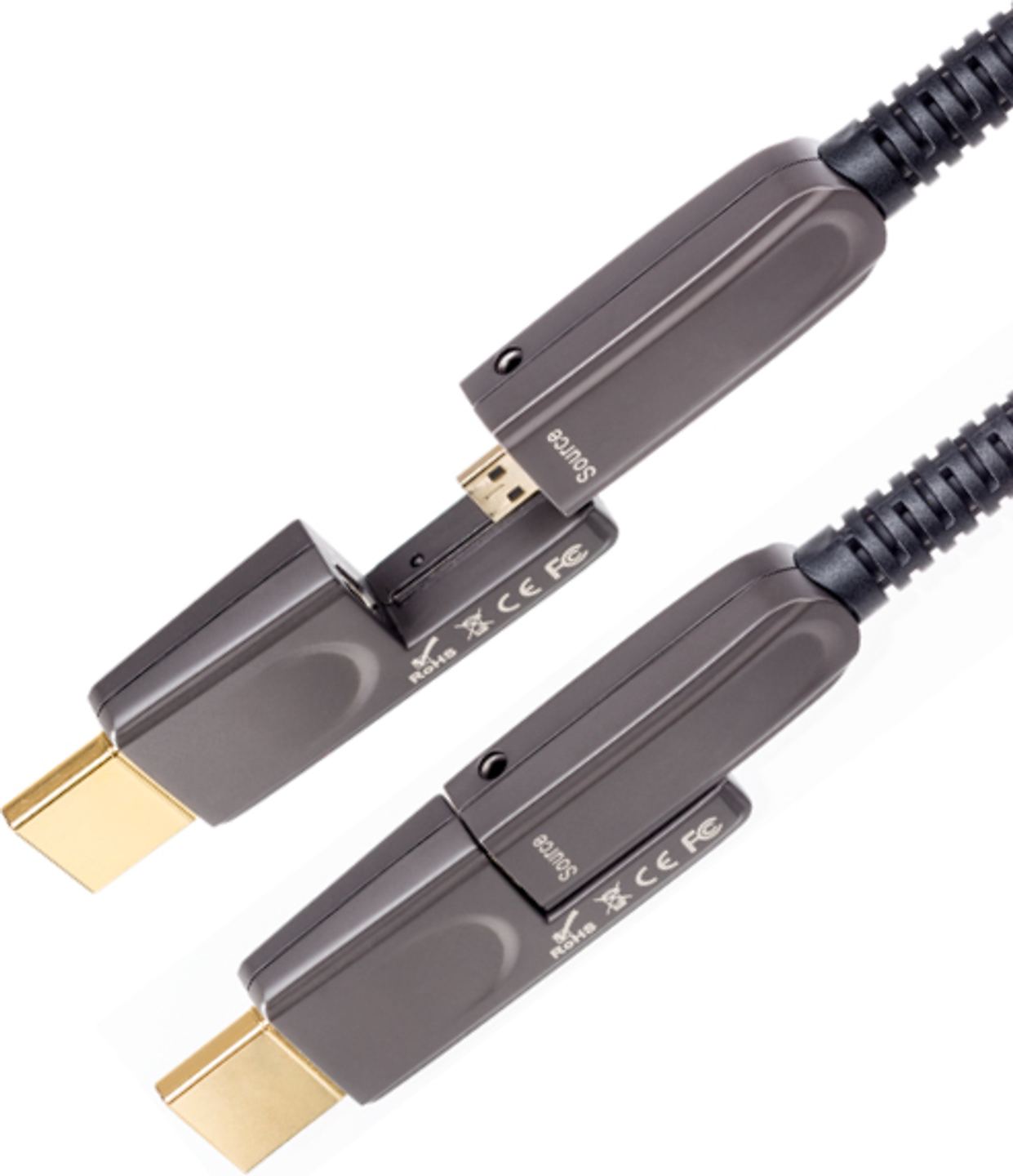

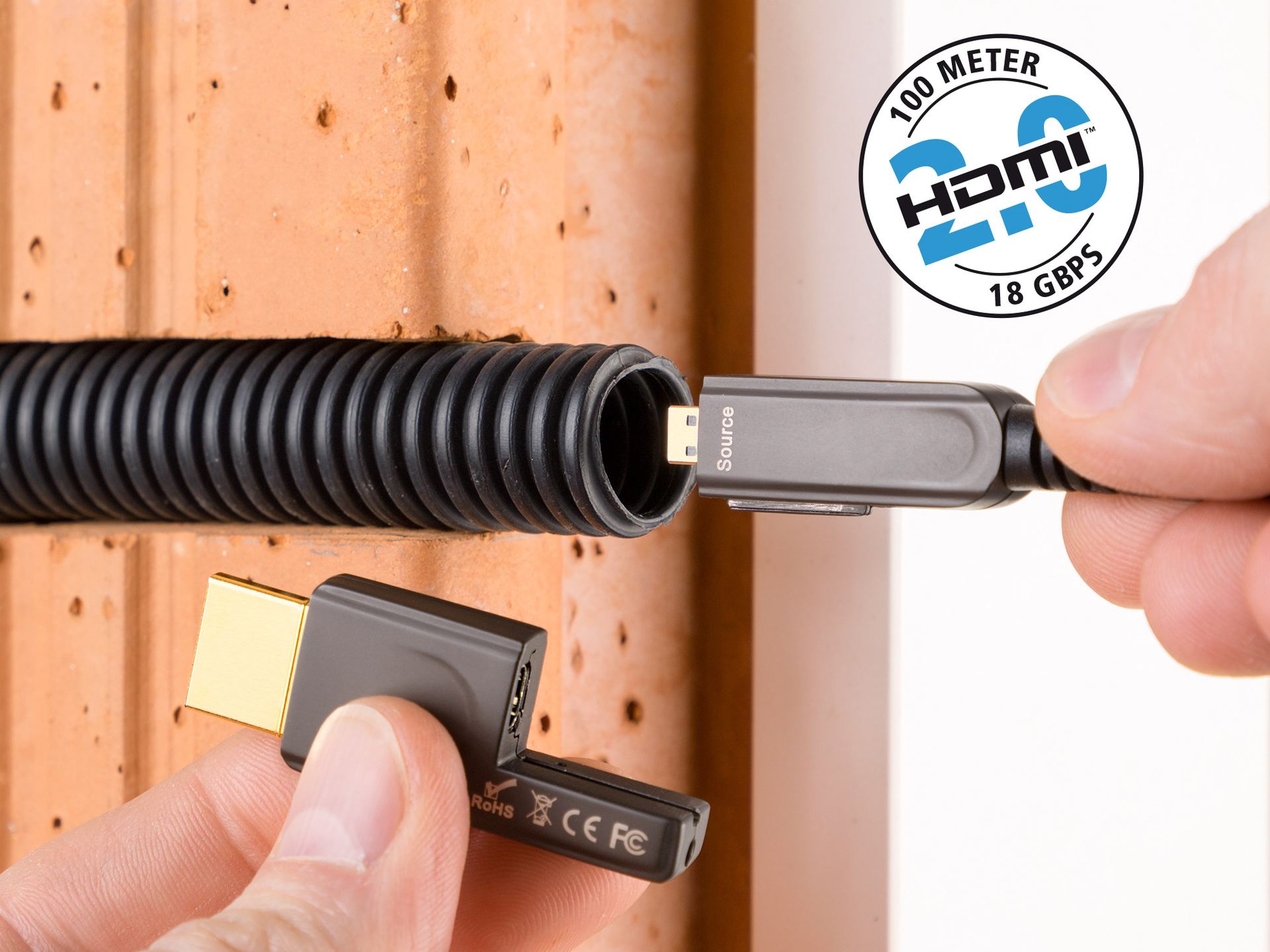

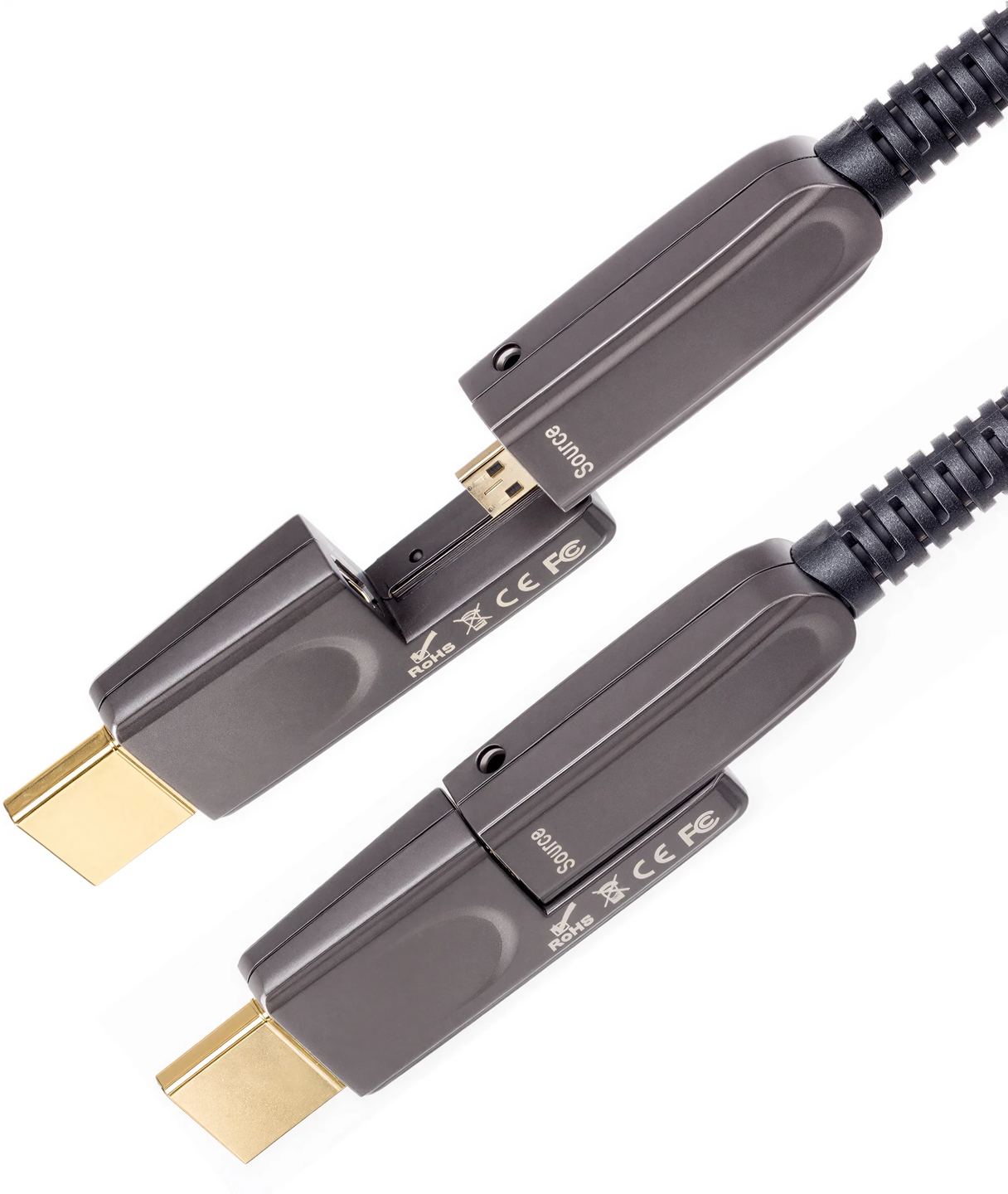

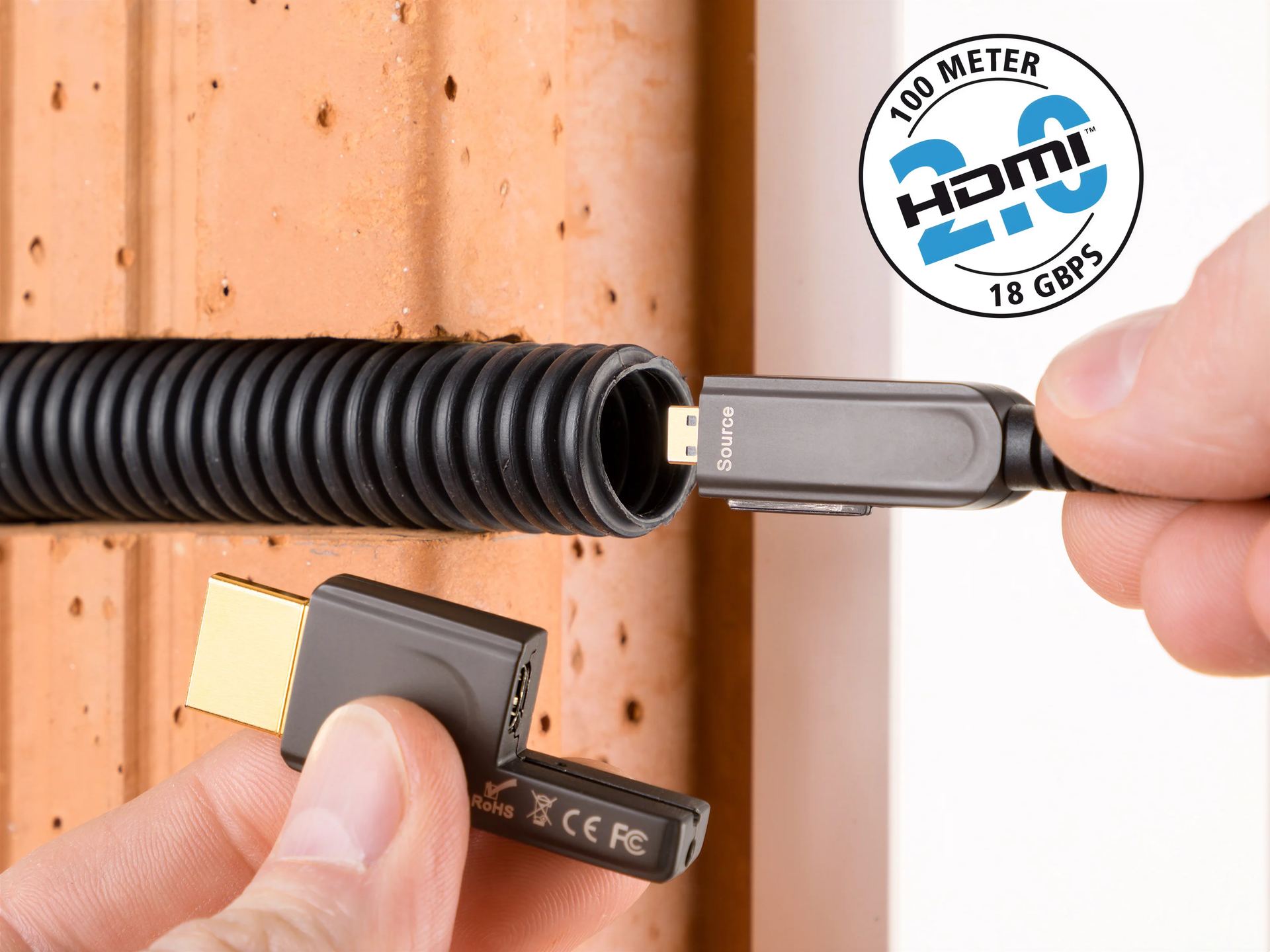

O mufă HDMI clasică este prea lată pentru majoritatea tuburilor electrice deja instalate. Aici, cablul se termină cu conectori HDMI de tip D (micro HDMI) de 12 mm, care pot fi împinși într-un tub gol fără a demonta nimic. Odată ce cablul a ajuns la destinație, pe fiecare micromufă se fixează un adaptor metalic prevăzut cu o șină de ghidare: cele două piese se blochează și formează un ansamblu rigid, fără joc, care se conectează ca o mufă HDMI obișnuită. În funcție de versiune, cablul este livrat cu două adaptoare HDMI standard sau cu un adaptor HDMI și un adaptor DVI-D pentru conectarea unui ecran sau a unui monitor echipat cu acest port mai vechi. Fibra nu suportă bine îndoirile strânse: este de preferat să evitați unghiurile ascuțite în timpul tragerii și să păstrați curburi line în coturile tubului.
Circuitele electronice nu sunt identice la cele două capete: un emițător la sursă (player, amplificator, decodor), un receptor la ecran. Sensul este indicat pe cablu și trebuie respectat, altfel nu se obține niciun semnal. Acest detaliu contează mai ales în momentul instalării: un cablu tras invers într-un tub îngropat nu poate fi întors dintr-o singură mișcare. Prin urmare, verificați care capăt merge spre videoproiector sau spre televizor înainte de a-l introduce în tub.
Cablul respectă standardul HDMI 2.0 și rata sa de transfer de 18 Gbit/s. Transmite 4K la 50 și 60 Hz în 4:4:4 (culoare completă, fără subeșantionare), HDR și protecția HDCP 2.2 cerută de Blu-ray UHD și de serviciile de streaming în 4K. Sunt transmise și informațiile EDID: sursa citește capacitățile ecranului și alege singură rezoluția potrivită. O nuanță ține de standard, nu de cablu: la 18 Gbit/s, o imagine 4K 60 Hz în HDR pe 10 biți trece la 4:2:2 sau 4:2:0, un compromis imperceptibil într-un film. Returul audio ARC, care trimite sunetul de la televizor către amplificator sau către bara de sunet, funcționează până la 50 m; dincolo de această distanță, imaginea este transmisă în continuare, dar nu și sunetul de retur.
Cel mai frecvent caz este sala de cinema la domiciliu în care videoproiectorul este montat pe tavan sau în capătul încăperii, departe de amplificator și de surse. Aceeași logică se aplică unui rack tehnic instalat într-un dulap sau într-o altă cameră, unui televizor montat pe perete conectat la aparate depozitate în altă parte sau unui ecran dintr-o sală de ședințe care primește semnal de la un PC aflat la distanță. Cablul este gata de utilizare, fără configurare sau reglaje, și respectă standardele CE, REACH și RoHS.
Nu. Fibra și convertoarele sunt asamblate în fabrică, iar cablul nu se poate tăia ca un cablu de cupru. Trebuie să alegeți lungimea cu o mică rezervă pentru coturi și trecerea prin spatele mobilierului, surplusul putând fi încolăcit fără dificultate atât timp cât buclele rămân largi.
Da, dispozitivele HDMI 2.1 rămân compatibile cu un cablu HDMI 2.0. Conexiunea este atunci limitată la capacitățile acestui standard: 4K la 120 Hz, 8K și funcțiile care necesită 48 Gbit/s nu sunt acceptate. Pentru un film, un serial sau o consolă folosită pentru jocuri în 4K la 60 Hz, acest lucru nu schimbă nimic.
Parțial. ARC transmite formatele comprimate: Dolby Digital, DTS și Dolby Digital Plus, acesta din urmă putând conține o pistă Atmos (așa cum se întâmplă în cazul multor servicii de streaming). Pistele fără pierderi de pe Blu-ray, Dolby TrueHD sau DTS-HD Master Audio, necesită eARC, pe care acest cablu nu îl acceptă. Cea mai simplă soluție este atunci să conectați playerul direct la amplificator și să transmiteți imaginea către ecran prin acest cablu.
Micro-mufele de 12 mm trec printr-un tub de protecție de 20 mm pe un traseu drept. Un tub de protecție de 25 mm oferă o marjă confortabilă la coturi și lasă loc pentru a trage un al doilea cablu mai târziu, evitând astfel redeschiderea unui perete pentru o extindere a instalației.
Fibra nu este afectată de interferențe, dar standardul NF C 15-100 impune separarea circuitelor de curenți tari (prize, iluminat) de cele de curenți slabi (HDMI, rețea, antenă) în tuburi distincte. Cablul trebuie, așadar, să treacă printr-un tub dedicat curenților slabi.
Mai întâi sensul de conectare, apoi blocarea completă a adaptoarelor pe micro-mufe. Dacă imaginea apare, dar se întrerupe în HDR, setarea ieșirii sursei la 4K 60 Hz 4:2:2 sau 4:2:0 restabilește cel mai adesea o conexiune stabilă, deoarece acesta este modul prevăzut de standardul HDMI 2.0 pentru HDR pe 10 biți.
Nu. Semnalul este digital, iar fibra nu îl alterează: atât timp cât conexiunea se menține, imaginea este identică cu cea a sursei, indiferent dacă parcurge câțiva metri sau câteva zeci. in-akustik garantează 4K 60 Hz până la 100 m.
Nu, conectorul DVI transmite doar imaginea. Cu un monitor sau un ecran conectat prin DVI-D, sunetul trebuie transmis printr-o altă conexiune (ieșirea audio a sursei, boxe separate).
