Van den Hul The Flexicon B4 Jack/RCA 1m

În 1990, studiourile BOP din Africa de Sud au comandat de la Van den Hul echiperarea celor trei console SSL, Neve și Focusrite cu 96 de canale, printre cele mai impunătoare construite vreodată. Producătorul olandez a dezvoltat atunci Flexicon B4, un cablu simetric capabil să asigure interconexiuni fiabile pe distanțe de până la 75 de kilometri de legături. De atunci, acest model este accesibil publicului larg și este disponibil în special într-o versiune mini-jack de 3,5 mm către RCA.

O geneză în lumea studioului profesional

Caietul de sarcini inițial al Flexicon B4 nu era deloc banal: era vorba de cablarea integrală a unuia dintre cele mai mari complexe de înregistrare din lume. Studiourile BOP, situate în Mahikeng, în fostul Bophuthatswana, găzduiau trei regii echipate cu console legendare: un SSL 4000G+, un Neve VRP96 și una dintre cele zece Focusrite Studio Console fabricate vreodată. Între aceste ziduri au fost înregistrați artiști precum Ladysmith Black Mambazo, Miriam Makeba sau coloana sonoră a filmului Regele Leu de la Disney.

Van den Hul a trebuit să conceapă un cablu care să răspundă unor cerințe multiple și uneori contradictorii: calitate ireproșabilă a transmisiei, capacitate redusă între conductoare pentru a păstra claritatea semnalului, ecranare eficientă împotriva interferențelor din jur și, mai ales, o flexibilitate suficientă pentru a facilita cablarea densă a consolor cu 96 de canale. Rezultatul a convins trei dintre cele mai mari nume ale industriei audio profesionale de la acea vreme.

Conductoare OFC placate cu argint, cu structură cristalină

Cei doi conductori ai Flexicon B4 au un calibru de 24 AWG, fiecare fiind compus din 12 fire cu diametrul de 0,15 mm. Materialul ales este un cupru fără oxigen (OFC) cu cristale mari, acoperit cu un strat dens de argint. Această structură cristalină mărită reduce numărul de îmbinări între granulele metalice, aceste micro-discontinuități putând perturba fluxul electric. Argintul, a cărui conductivitate electrică depășește pe cea a cuprului, optimizează trecerea semnalului la suprafața conductorului – acolo unde frecvențele înalte circulă în mod natural prin efect de piele.

Rezistența conductorilor centrali este de 8,45 Ω la 100 de metri, adică mai puțin de 0,085 Ω pe metru. Această valoare, combinată cu diametrul total redus de 0,52 mm per conductor, permite o cablare compactă fără compromisuri asupra transmisiei. Codul de culori roșu și negru al celor două fire interne facilitează identificarea la montaj sau depanare.

Ecranare dublă și capacitate controlată

Capacitatea dintre conductori a Flexicon B4 se limitează la 47 pF pe metru, o valoare moderată care păstrează dinamica și definiția semnalului pe distanțe mari. Această performanță rezultă din izolarea din polipropilenă care înconjoară fiecare conductor: acest material prezintă o constantă dielectrică scăzută și menține o excelentă flexibilitate mecanică.

Ecranarea adoptă o arhitectură în două straturi. Primul constă într-o spirală elicoidală strânsă din 48 de fire de 0,12 mm, oferind o acoperire densă și o bună flexibilitate. Al doilea, o folie de aluminiu întărită, supusă unui tratament specific, completează protecția împotriva perturbațiilor electromagnetice și radio. Rezistența acestei ecranări atinge 2,85 Ω la 100 de metri, suficient de scăzută pentru a evacua eficient curenții paraziți captați.

Manta Hulliflex și durabilitate în timp

Manta exterioară albă a Flexicon B4 este fabricată din Hulliflex, un polimer dezvoltat de Van den Hul ca alternativă la materiale convenționale precum PVC-ul. Din 1990, producătorul olandez a renunțat treptat la izolatorii halogenați în producția sa, demers motivat de considerente de mediu – materialele halogenate eliberează compuși nocivi precum acidul clorhidric sau dioxinele la ardere sau eliminare.

Hulliflex oferă, potrivit Van den Hul, o stabilitate mecanică de trei ori mai mare decât PVC-ul, păstrând totodată o mare suplețe. Rezistă la agresiuni chimice, variații de temperatură și îmbătrânire naturală. Astfel, cablul își păstrează proprietățile mecanice și electrice timp de mulți ani, chiar și în medii solicitante precum auto sau instalațiile permanente. Diametrul exterior de 3,7 mm facilitează trecerea prin spații înguste.

Conectori Van den Hul placați cu aur

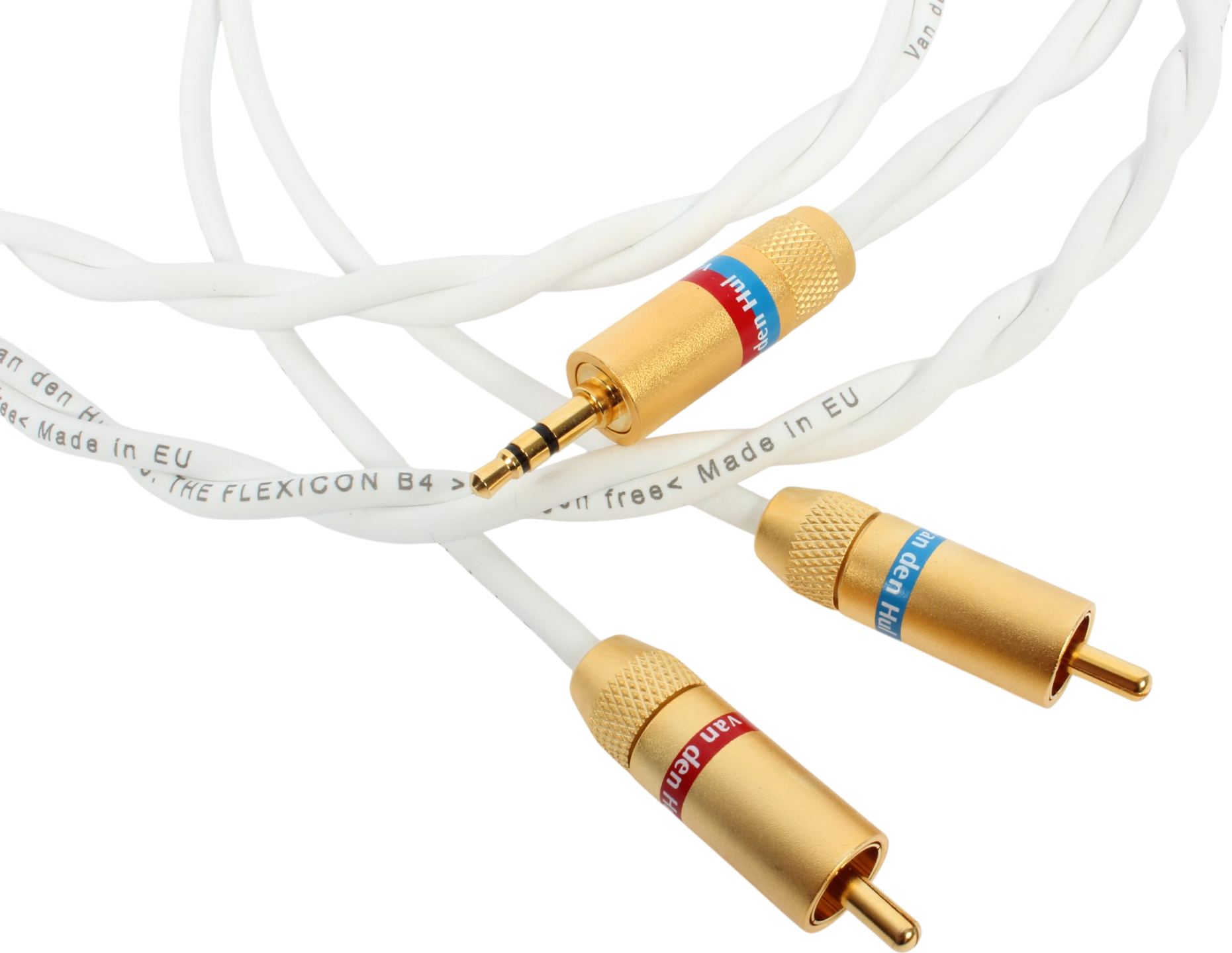

Această versiune Jack/RCA a Flexicon B4 este livrată pre-echipată cu conectori Van den Hul. Mufa mini-jack stereo de 3,5 mm și cele două mufe RCA tata beneficiază de un placaj cu aur, un tratament care previne oxidarea contactelor și asigură o conexiune stabilă în timp. Acești conectori proprii mărcii permit valorificarea calităților cablului fără a necesita asamblare sau unelte speciale.

Configurația mini-jack către dublu RCA răspunde unei nevoi curente: conectarea unei surse portabile, a unui computer, a unei tablete sau a oricărui aparat dotat cu ieșire pentru căști la un amplificator hi-fi, o pereche de boxe active sau un sistem audio auto. Lungimea disponibilă permite o instalare flexibilă, fără tensiune excesivă asupra conectorilor.

Context de utilizare zilnică

Formatul mini-jack către RCA își găsește locul în numeroase configurații domestice. Un smartphone sau un player digital poate alimenta un amplificator integrat, un streamer audio dotat cu intrare analogică auxiliară sau o pereche de boxe amplificate. Deținătorii de pickup-uri cu preamplificator phono integrat și ieșire mini-jack vor aprecia, de asemenea, această legătură către sistemul lor audio principal.

În domeniul audio auto, capacitatea redusă a cablului și ecranarea sa eficientă își arată pe deplin avantajele: mediul electric al unui vehicul generează numeroase perturbații susceptibile să introducă zgomot de fond sau paraziți în semnalul audio. Flexicon B4 izolează muzica de aceste neplăceri. Flexibilitatea sa facilitează trecerea prin ornamente și canale înguste ale habitaclului.

Caracteristici tehnice

Construcția conductorilor

• Doi conductori calibru 24 AWG
  • 12 fire de 0,15 mm fiecare
  • Diametrul total al conductorului: 0,52 mm
• Material: cupru fără oxigen (OFC) cu cristale mari
• Tratament de suprafață: placare cu argint pentru o conductivitate optimă

Izolație și ecranare

• Izolație: polipropilenă, asigurând flexibilitate maximă și capacitate minimă
• Dublă ecranare de înaltă performanță
  • Spirală elicoidală densă: 48 fire de 0,12 mm
  • Foliă de aluminiu ranforsată, tratată
• Manta externă: Hulliflex alb, garantând durată de viață îndelungată, rezistență la îmbătrânire și flexibilitate

Caracteristici electrice

• Capacitate: 47 pF/m între conductori pentru un semnal pur
• Rezistența conductorilor: 8,45 Ω/100 m (0,0845 Ω/m)
• Rezistența ecranării: 2,85 Ω/100 m (0,0285 Ω/m)

Dimensiuni și finisaje

• Diametru exterior: 3,7 mm, ideal pentru cablaje interne compacte
• Culoarea mantalei: alb

Versiuni și conectori disponibili

• Tip de cablu: interconectare analogică simetrică

Aplicații recomandate

• Interconectări interne: preamplificatoare, console de mixaj
• Instalații audio / car Hi-Fi
• Cablare de interconectare generală

Puncte forte

• Transmisie audio de înaltă fidelitate datorită conductorilor OFC placați cu argint
• Capacitate foarte scăzută, garantând semnale clare și precise
• Flexibilitate ridicată, facilitând instalarea
• Durabilitate excepțională asigurată de manta Hulliflex
• Dublă ecranare care oferă o protecție excelentă împotriva interferențelor
